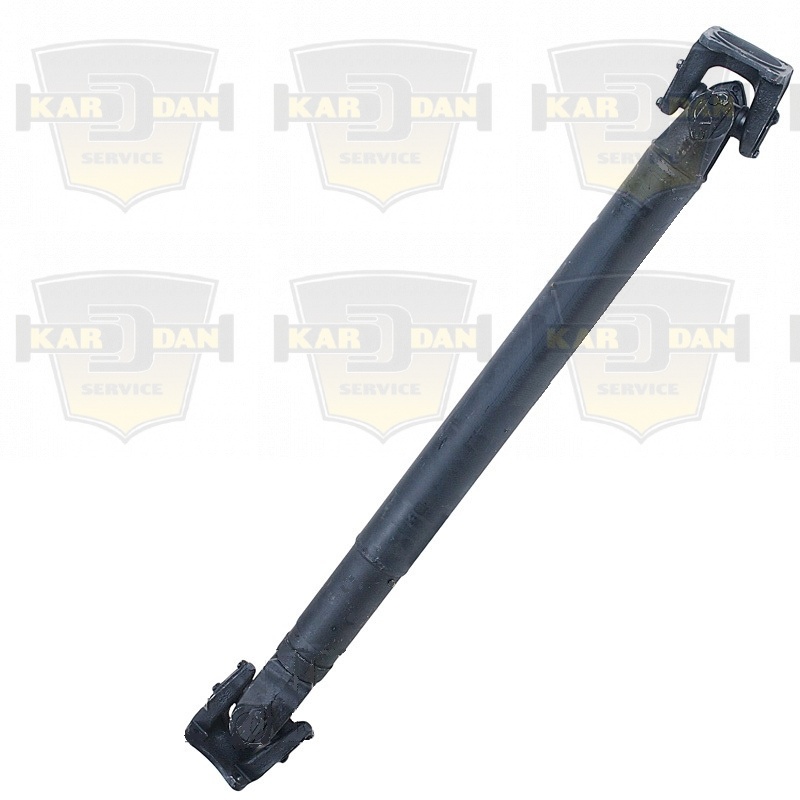

ВАЛ КАРДАННЫЙ 525-06.05.0000 Lmin - 1220

Применяемость:

спецтехника

Применение: вал карданный промышленных кранов производства компании ТД "Уралкран" (г. Челябинск).

Характеристики:

минимальная длина карданного вала (Lmin) = 1220 mm, рабочий ход = 90 mm
максимальный угол поворота шарнира a1=a2=22°
внутренний диаметр трубы и толщина стенки (dxS) = 71х3 mm

применяемая крестовина - 130-2201025-02 (крепление пластинами и болтами; без пресс-маслёнки)
Наружный диаметр подшипника (D) = 39 mm, диаметр шипа крестовины (d) = 25 mm
Расстояние по торцам подшипников (H) = 118 mm, расстояние по торцам шипов (h) = 108 mm

применяемый фланец - 695Н-2201023 (гладкий, квадратный)
присоединение фланца - 4 отверстия * (d)=14 mm, диаметр по центрам противоположных отверстий (D1) = 120 mm, диаметр буртика (D2) = 95 mm, высота буртика (h) = 2,5 mm, обод (D) = 148 mm

крутящий момент до деформации (Мд) =4510 Nm
крутящий момент до разрушения (Мр) =5880 Nm
масса карданного вала (M) = 21,5 kg
